ARM9 DMA-2450 核心板
（已无现货停止销售）

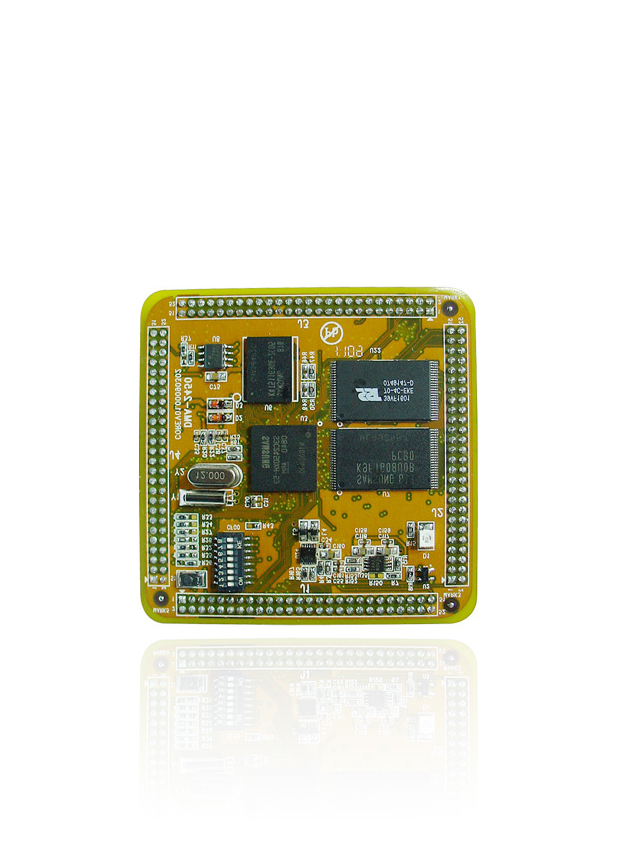

■ 核心板简介

DMA-2450 核心板是以 Samsung 公司的 ARM926EJ-S3C2450XHL-53，它充分考虑接口的扩充问题，在68mm×68mm 的 PCB 上，整合了电源、CPU、DDR2-SDRAM、NorFlash、
NandFlash、专用复位电路、即时时脉等。通过 2.0mm 连接器，拉出了外部扩充需要用到的全部
Data / Address 信号、各外设接口、IO 信号等。客户可以充分发挥想像力，利用它设计制造出小
体积、高性能的嵌入式应用产品。

■ 核心板特性

八层板设计
长 68mm，宽 68mm
2.0mm 连接器
在总共 208PIN 的 2.0mm 连接器里面，包含有电源线、地线、用户扩充可能要用到
的位地址线、数据线、读写线、中断线、各外设接口、IO 信号等
备注：资料线的高16位元（DATA16～DATA31）未从接口拉出

■ 核心板规格

中央处理器
S3C2450XHL-53 (Samsung)，ARM926EJ，主频 533MHz
外部存储
＊ 64M 位 DDR2-SDRAM
＊ 2M 位 NOR FLASH（SST39VF160 或 SST39VF1601）
＊ 128M 位 NAND FLASH（K9F1G08，可以支持 16M、32 M或 128M 的 NandFlash）
其他
＊专用芯片进行复位，稳定可靠
＊一个 5PIN JTAG 连接器
＊一个电源指示灯
＊ RTC 即时时脉

■ 核心板之原理图与接脚定义

原理图
接脚定义 (下载)
