其它
|
| 网路接口 | 1个10M/100M/1000M Ethernet，采用工业级网路IC Atheros AR8031，带指示灯RJ-45接口 |
USB接口 | 2 个 USB HOST（USB 2.0 规范）接口，支持高速 480Mbps高速传输，采用 SMSC USB 2514 USB 2.0 high speed 4-port hub controllers
1 个 USB HS OTG（USB 2.0规范）介面，最高支援 480Mbps高速传输 |
VGA接口 | 可直接连接各种 VGA 接口的 CRT 显示器或液晶显示器(Option) |
| HDMI接口 | 1个，支持HDMI 1.4，1080P/60Hz高清输出 |
| 耳机 | 3.5mm立体声耳机接口，支持带MIC的耳机 |
| | |
| RS232 | 2个3线制串口 |
| RS485 | 标准为1个 RS485接口，最高可为 2 个RS485接口((Option)，其中 1个接口与CAN 复用 |
| Reset | 采用手动与芯片重置相结合的方式，芯片采用MAX811，重置稳定可靠 |
| 电源接口 | 12V 2A 外接电源供电，可支持电池工作 (Option) |
| LED指示灯 | 1 个电源指示 LED/2个扩充指示 LED |
| SDIO接口 | 平台外扩1路SDIO通路，可以连接WiFi SDIO BCM4330模组 |
| LCD 接口 | 双 LCD 通道，2 路LVDS ，兼容于3.3V / 5V 供电的 LCD 屏幕，标配为电容式多点触摸的触控板，支持 TFT 液晶屏幕，支持7吋（分辨率1024*600）或10.1吋(分辨率1280*720） |
| CAN 接口 | 1 个CAN接口设备 |
| 音效接口 | 采用 I2S 接口的 SGTL5000的接口芯片，3.5 标准的耳机接口，支持Line In 和 Line Out功能，立体声音效输出接口可接耳机或音箱；支持录音，底板有音效输入接口可接麦克风 |
| 时钟设计 | 采用无源晶振模式设计 |
| 平台其它功能 | 1个滑动开关，选择开机跟调试模式 |

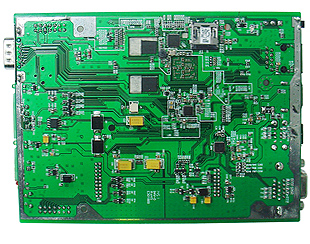

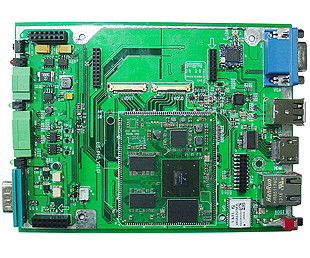

| PCB大小 | 149*105 (mm) |
| | |
| | |
| | |
| | |
| -- | -- |
| -- | -- |
| -- | -- |
