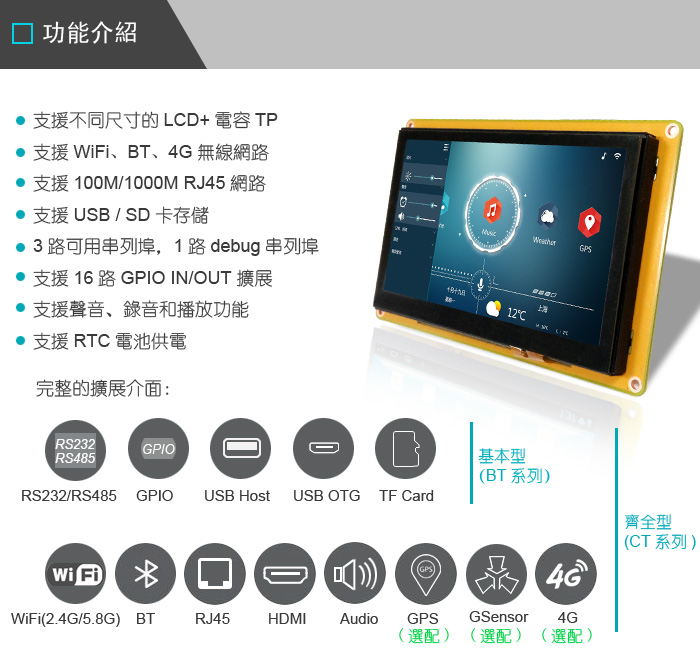

类 别	规格参数
系统	Cortex A9 Freescale iMX6D，双核心架构，主频1.0GHz   支持 1G/2G DDR3 内存，标准配置为1GB   支持 4/8/16/32GB iNand Flash，标配为8GB eMMC   支持 2D，3D图像加速引擎

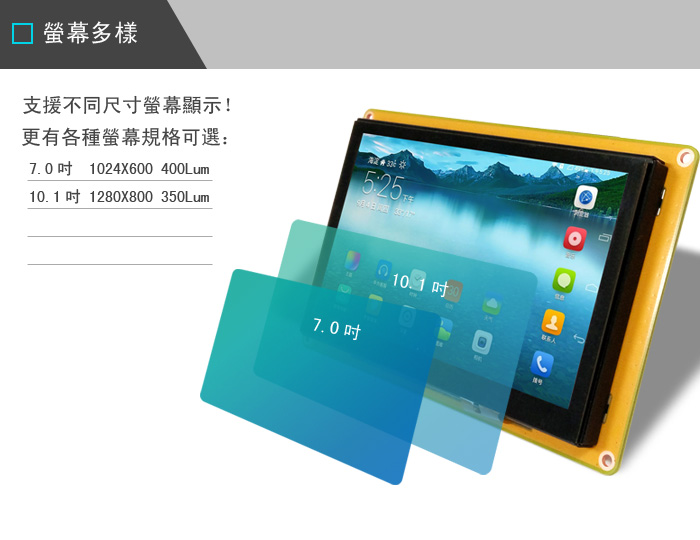

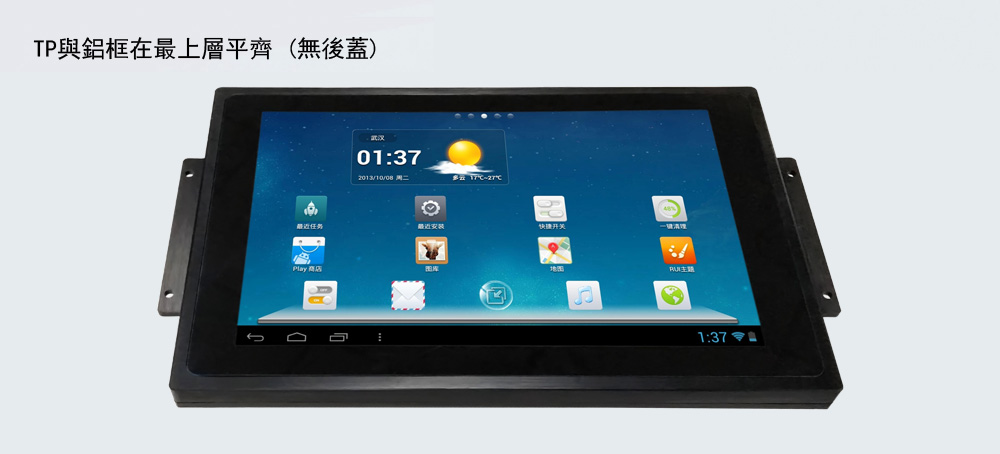

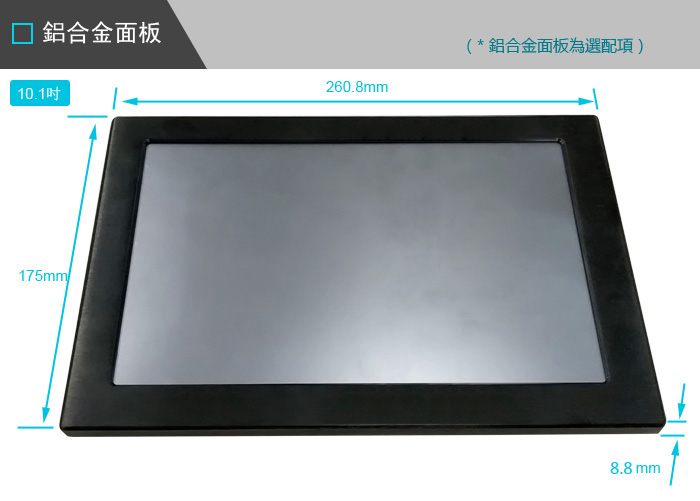

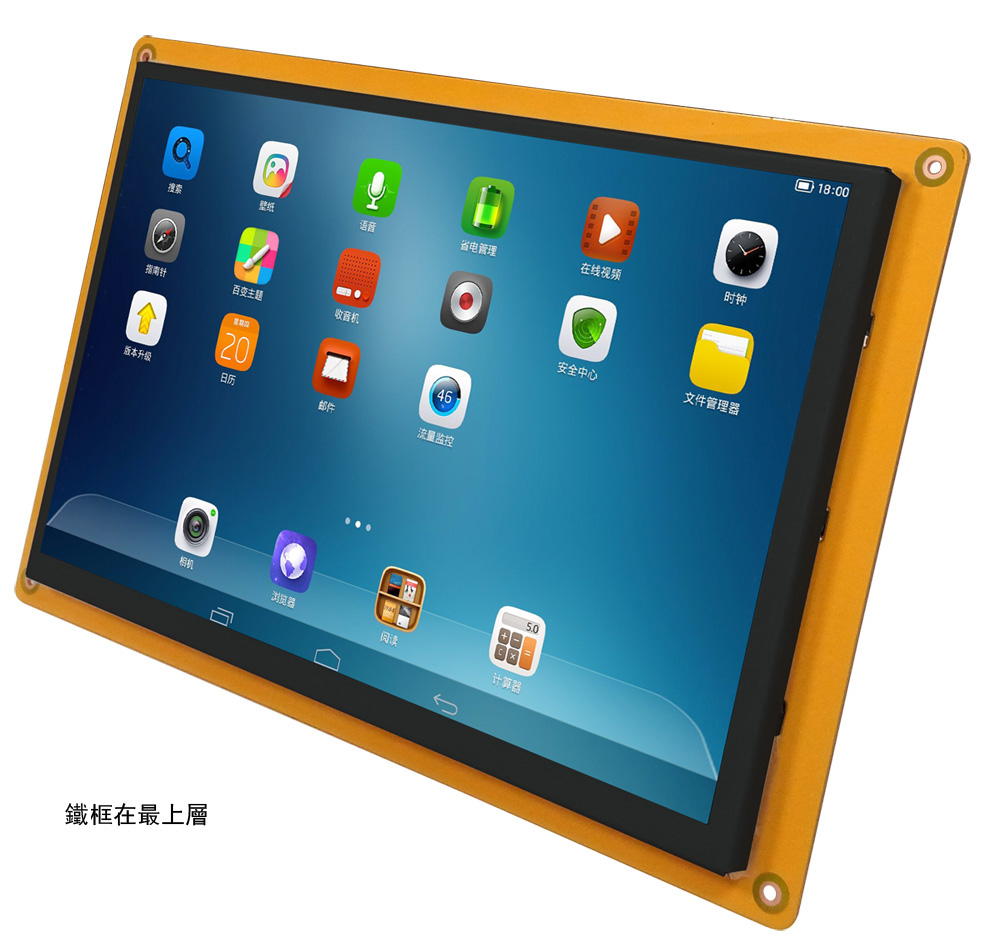

显示接口	支持 7.0 吋16:9的 LVDS LCD，分辨率为1024*600(亮度400Lum)   支持 10.1 吋16:9的 LVDS LCD，分辨率为1280*800(亮度350Lum)
触控接口	电容触控，P+G结构，表面硬度为2H
串口	标配为 RS232*3/RS485*1(带15KV的抗静电保护)，另有 RS232 *4 (选配)，   RS232*2/RS485*2 (选配)，TTL(5V/3.3V) RS232*4 模组(选配)
以太网	1个内置1000M Ethernet，可以实现远程数据传输和远程桌面控制
WIFI +BT	内建双频 2.4G/5.8G WIFI+BT4.0 蓝芽模组
USB 接口	USB HOST 2.0/USB OTG，可以实现同步调试，也可以外接鼠标，移动硬盘及USB接口的设备
TF	支持4G~64G 的TF SD卡
4G 通讯	适用于FDD-LTE/TDD-LTE/TD-SCDMA/EDGE/GPRS/GSM多种网路制式的无线终端 (选配)   支持中国:移动/联通/电信，台湾：中华大/台哥大/远传/亚太等
GPS	u-blox模组，支持卫星定位
音频接口	支持配置带功放音频可以直接接喇叭，支持录制.播放.视频，同时内置蜂鸣器及麦克风
其他接口	1路HDMI *1   1路GSensor，支援三轴加速功能(选配)   支持16路GPIO输入输出，其中默认8路输出8路输入，8路输入的其中7路亦可规划成   PWM*1(PIN*1)  / SPI*1(PIN*4) / IIC*1(PIN*2))，此部分为订制功能(选配，其中需要更改硬件   跳选电路)   独立外置RTC时钟，内置大电池容量，寿命10年左右
电源接口	6V-30V 宽电压供电，工作温度：-10℃~ 75℃ ；工作湿度：45%-80%RH

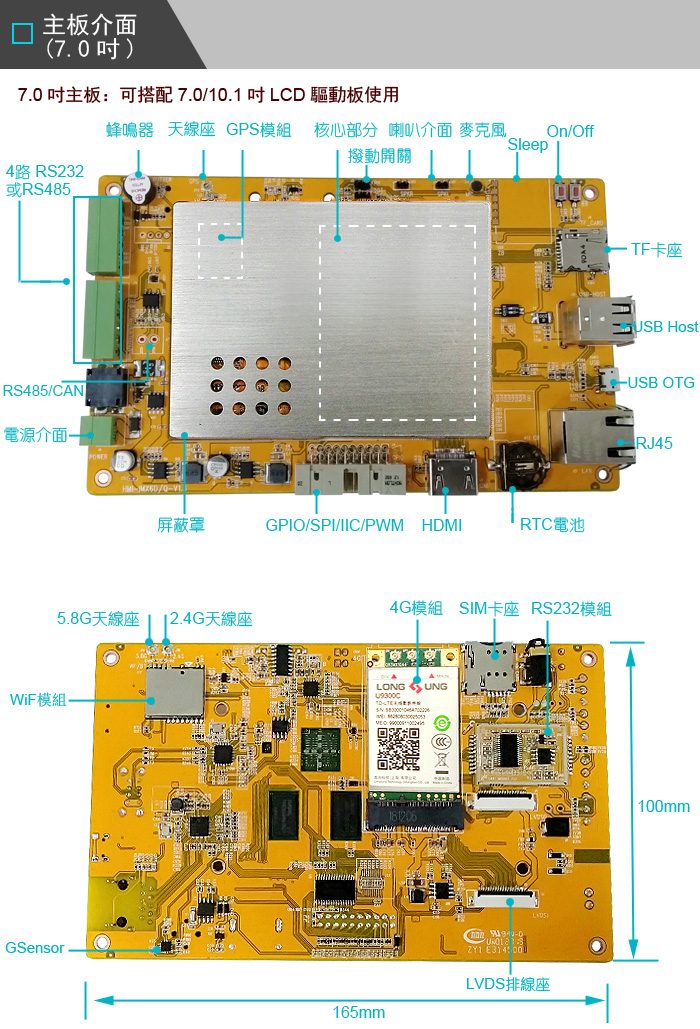

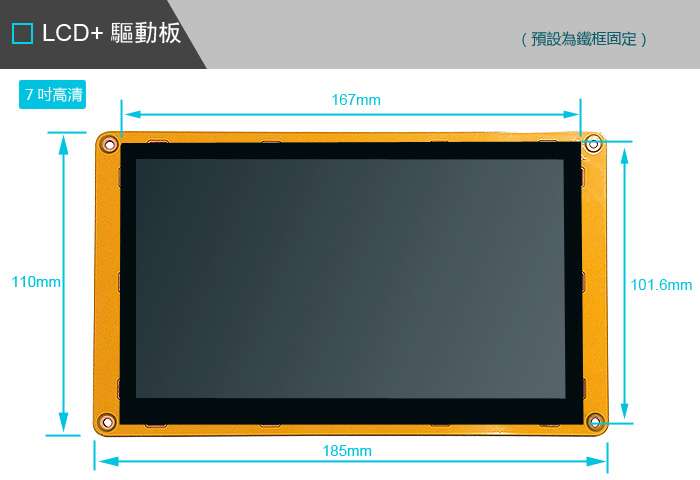

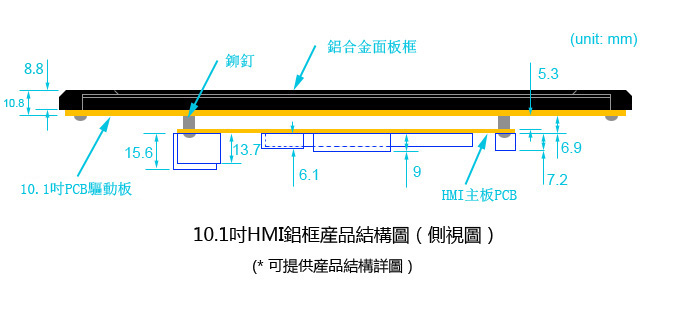

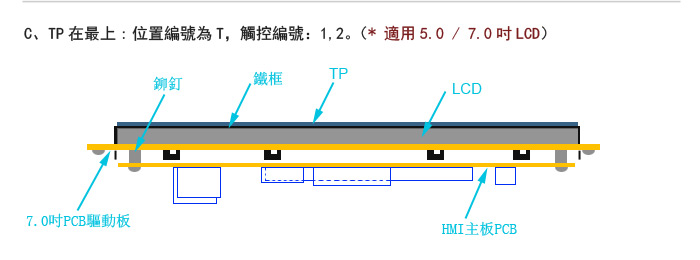

尺寸规格	控制主板尺寸:165mm x 100mm   LCD驱动板尺寸:185mm x 110mm

□ 软件规格

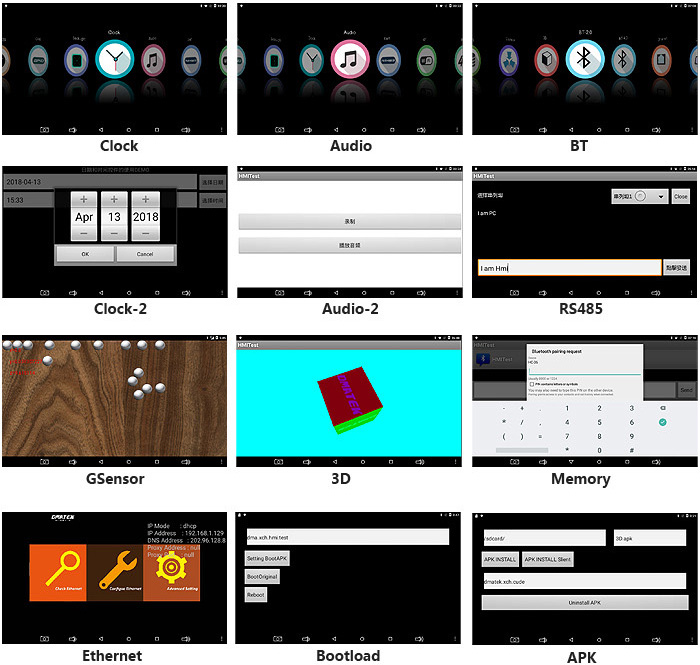

类 别	规格参数
系统	Android	QT	Ubuntu
版本	5.1.1Lollipop	5.4.0	12.04/14.04
Kernel版本  Linux 3.4.39	✓	✓	✓
Uboot版本   U-boot2014.07	✓	✓	✓
交叉编译工具 arm-eabi-4.8	✓	✓	✓
文件系统格式 Ext4	✓	✓	✓
4G网路电话   全网通(选配)	✓	✓
WIFI功能 2.4G和5.8G双频网路	✓	✓	✓
Bluetooth功能 蓝芽2.0 SPP，蓝芽4.0 BLE的主模式功能	✓		✓
GPS 支持定位和时间同步（选配）	✓
重力加速度感应 重力感应，屏幕旋转	✓	✓	✓
有线网路 千兆以太网	✓	✓	✓
HDMI显示 HDMI，1920*1080P@ 60HZ	✓	✓	✓
Audio功能 声音播放和录音功能	✓	✓	✓
触控功能 电容多点触控，预设5点触控，最大可到10点触控	✓	✓	✓
USB HOST 鼠标，键盘，USB移动硬盘等HID设备	✓	✓	✓
OTG ADB除错，MTP预览功能，支持FT232 USB转串口	✓	✓
ADC模数转化 ADC12位精度的数据采集	✓	✓	✓
串口 RS232和RS485共4路可选，3/1,4/0,2/2.前者为RS232	✓	✓	✓
G3D驱动 支持3D加速	✓	✓	✓
蜂鸣器 1路有源蜂鸣器	✓	✓	✓
RTC电池 支持时间的设计，读取保存	✓	✓	✓
USB摄像头 支持预览，拍照，录影（选配）	✓	✓	✓
GPIO的输入和输出 支持16路GPIO输入输出，其中预设8路输出8路输入，其中8路输入亦可规划成   PWM*1(PIN*1)  / SPI*1(PIN*4) / ADC*1(PIN*1) / IIC*1(PIN*2)	✓	✓	✓
PWM   支持1路硬件PWM输出	✓	✓	✓
SPI 支持1路硬件SPI数据读写	✓	✓	✓
IIC 支持1路硬件IIC数据读写	✓	✓	✓
开机LOGO 支持开机LOGO定制	✓	✓	✓
APK安装 支持默认安装与正常安装	✓
开机启动 支持开机启动程序设置（客户可定制自己的程序作为开机程式）	✓	✓
SDK开发    以上列举的功能，有完善的SDK开发包，文件说明，demo以及视频	✓	✓
备注  1.HMI的RS485功能仅提供硬件层面上接口沟通的RS485通信协议，是将HMI上UART送出的封包资料     透过RS485转换模组转成RS485电平信号，藉以跟RS485设备沟通。HMI目前没有提供Modbus协议     等应用在RS485设备上的上层通讯协议，如果需要相关功能协议请在购买时提出。  2.DMATEK HMI提供google play services，开发者可以使用google API进行开发应用程序，并且在DMATEK HMI执行。

基本配件（BT型）

 *.第一次购买HMI智能终端(只限第一次)，赠送选配的RS232 TO D-TYPE Cable及USB TO D-TYPE Cable各一条，
   方便连接电脑的USB接口使用。








选配模组(BT型)


* 选配建议：

1. 若您使用HMI 发展Linux+QT，建议加购母对母延长线及USB-RS232转接头，方便连接电脑的USB接口使用。

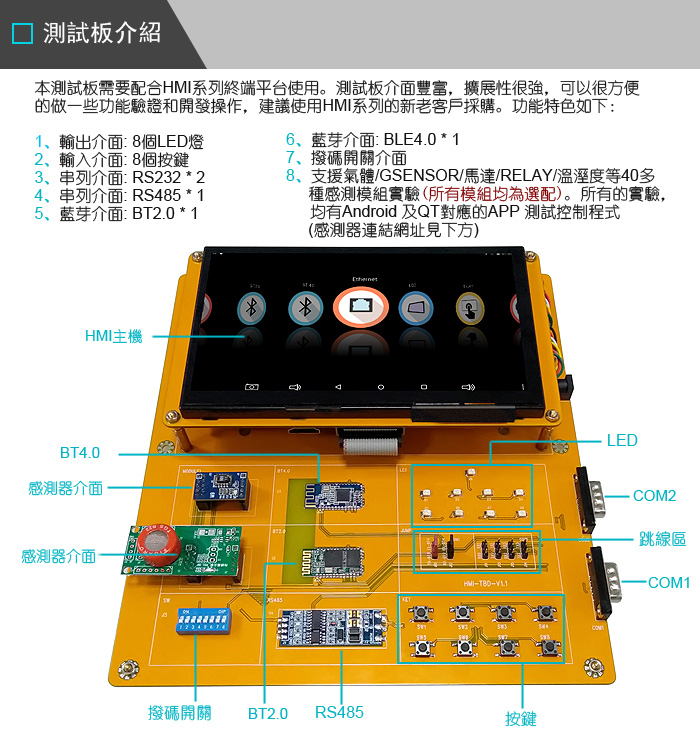

2. 扩充测试板提供HMI的各个接口的测试程序，方便软硬件的验证测试。

基本配件（CT型）

 *.第一次购买HMI智能终端(只限第一次)，赠送选配的RS232 TO D-TYPE Cable及USB TO D-TYPE Cable各一条，
   方便连接电脑的USB接口使用。


* 选配建议：

1. 若您使用HMI 发展Linux+QT，建议加购母对母延长线及USB-RS232转接头，方便连接电脑的USB接口使用。
2. 扩充测试板提供HMI的各个接口的测试程序，方便软硬件的验证测试。


文档下载：

1、产品规格资料手册： 下载

2、开发须知资料

   a.  HMI Android开发须知

   b.  HMI Linux+QT开发须知

   c.  HMI Linux Ubuntu开发须知

   d.  HMI操作系统对开发者适用性

   e.  DMATEK HMI与树莓派的比较
