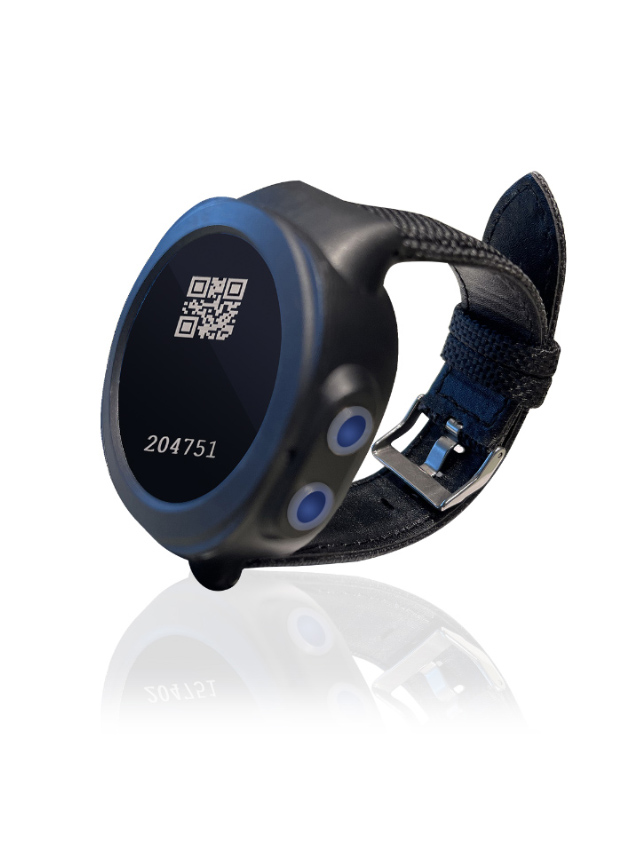

UTAG-H05 防水手环型定位TAG

类别	规格描述
UWB芯片	DW1000
通讯规范及频段	802.15.4a UWB 3.25GHz~6.75GHz
传输距离	最大可视距离 50米(建议以30米为最佳的传送距离)
特殊功能	手环具有防水的功能，可扩充心率检测功能(选配)
按键类型及充电电压	规划为警报开关.设定开关及自订义开关，DC +5V 输入
LED灯号显示	显示电源开关.通讯状况
设备功能	内含Gsensor(标配)
电池容量及寿命	锂电池800mAh/ 6个月以上(UWB SmartIPS 人体定位，2秒发送一次)
外观尺寸及重量	41×35×14(mm)/ 185g
防水等级	IP65
产品编号	UTAG-H05
应用场合	人员定位 /心率检测

定位状态

电量消耗

TAG的SmartIPS电量讯息，我们以客户的使用习惯及最佳节能来分析配合软体达到最佳的效能。

【右图说明】：
  静    止 : TAG静止状态与基站联系的发送频率
  移    动 : TAG移动时与基站联系的发送频率
  电量消耗 : 移动时间，一天以工作八小时计算

产品功能

玻璃面板：不具备任何显示功能
开关机设定键：开/关电源、设定功能
SOS 键：警报上报功能
LED1：讯号传送和设定模式指示灯
LED2：充电指示灯（充电红色、充满绿色），开/关机和设定模式指示灯

UWB Tag Types

UWB Tags Feature Matrix

	Power			Features					Sensors
Tag Name	Battery	Extenal power	Wireless Charging	Button	LED	Type	NFC (optional)	Water- proof	Anti- dismantle & Heart rate detection	Acc	Baro-meter
UTAG-5136	Li 500mAh	✔	✖	✔	✔	Helemet	✔	✖	✖	✔	✔
UTAG-7351	Li 500mAh	✔	✖	✔	✔		✔	✖	✖	✔	✔
UTAG-7045	Li 1000mAh	✔	✖		✔	Material		✖	✖	✔	✔
UTAG-8141	Li 1000mAh	✔	✖	✔	✔	Material		✖	✖	✔	✖
UTAG-8358	Li 1000mAh	✖	✔		✔	Material		✔ IP65	✖	✔	✖
UTAG-9056	Li 400mAh	✔	✖	✔	✔	Card	✔	✖	✖	✔	✔
UTAG-9060	Li 1000mAh	✖	✔		✔	Card	✔	✔ IP65	✖	✔	✖
UTAG-H03	Li 800mAh	✔	✖	✔	✔	Watch		✔ IP65	✔	✔	✖
UTAG-H04	Li 500mAh	✔	✖	✔	✔	Watch	✔	✖	✖	✔	✖
UTAG-H05	Li 800mAh	✔	✖	✔	✔	Watch		✔ IP65	✔	✔	✖

UWB Tag Spec.

Name	Battery	Power	Output power spectral density -30dBm/Mhz	Output power spectral density(PA) -21dBm/Mhz	Minimum power 0.185mW	Maximum power 0.6W
UTAG-5136	Li 500mAh	Li Battery	✔	✔	✔	✔
UTAG-7351	Li 500mAh	Li Battery	✔		✔	✔
UTAG-7045	Li 1000mAh	Li Battery	✔		✔	✔
UTAG-8141	Li 1000mAh	Li Battery	✔		✔	✔
UTAG-8358	Li 1000mAh	Li Battery	✔		✔	✔
UTAG-9056	Li 400mAh	Li Battery	✔	✔	✔	✔
UTAG-9060	Li 1000mAh	Li Battery	✔		✔	✔
UTAG-H03	Li 800mAh	Li Battery	✔		✔	✔
UTAG-H04	Li 500mAh	Li Battery	✔		✔	✔
UTAG-H05	Li 800mAh	Li Battery	✔		✔	✔
UTAG-SL90F-M	Li 1800mAh	Li Battery	✔	✔	✔	✔

功能特色

UWB 精准定位TAG，采用UWB 无线双向高频通讯，结合不同的外壳的外观特性，以配合不同的环境来使用，并可以随时判断状况与即时显示，非常适合使用在人员及物体的室内定位使用，或是其他的各种应用，接受硬件及固件及外观面板的客制化设计服务。

♦ 标准版本编号为UTAG-H05

产品规格

UWB

1.通讯规范及频段：802.15.4a UWB 3.25GHz~6.75GHz
2.传输距离 : 最大可视距离 50米(建议以30米为最佳的传送距离)
3.特殊功能 : 手环具有防水的功能，可扩充心率检测功能(选配)
4.按键类型及充电电压 : 规划为电源开关；DC +5V输入
5.LED灯号显示 : 显示电源开关.通讯状况
6.设备功能 : 内含Gsensor(标配)
7.电池容量及寿命 : 锂电池800mAh/ 6个月以上(UWB SmartIPS 人体定位，2秒发送一次)
8.外观尺寸及重量 : 41×35×14(mm)/ 185g
9.防水等级 : IP65
10.产品编号 : UTAG-H05
11.应用场合 : 人员定位 / 定位报警

Description:

Item	Description	Remarks
Standard	IEEE802.15.4-2011
Frequency band	3.5GHz-6.5GHz Channel 1: 3.25GHz-3.75GHz Channel 2: 3.75GHz-4.25GHz Channel 3: 4.25GHz-4.75GH Channel 5: 6.25GHz-6.75GHz	Default use 4GHz channel2: (3.75GHz-4.25GHz）
Channel frequency width	500MHz
Rate	110Kbps/850Kbps/6.8Mbps	Default use 6.8Mbps
Output power	Max -30dBm/MHz	0dB-30.5dB Software editable
Modulation mode	BPM with BPSK
FDMA	4 channels
CDMA	2 different code / channel
Working Mode	Time of flight (TOF)
Communication range	UP to 60M(Max) outdoor With PA Can to 200M(Max)

以下之图形为UWB CH2及CH3的功率谱密度（power spectral density, PSD）图

figure 1: Tx Spectrum Channel 2

figure 2: Tx Spectrum Channel 3
