堆高机防撞辅助警报系统

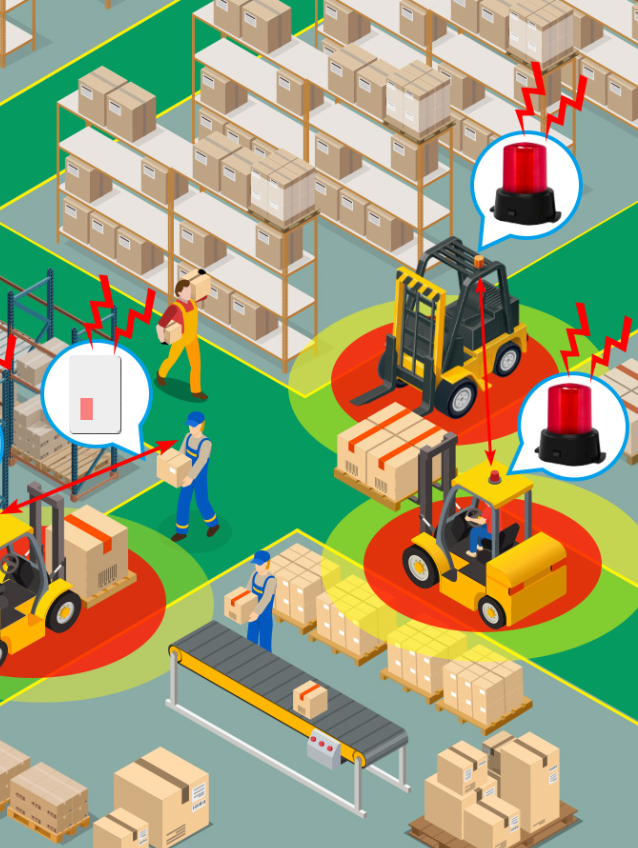

系统概述

影片介绍

1、堆高机靠近固定声光警报器时会有声光警报，警戒靠近的行人注意	2、堆高机与TAG的工厂实际操作视频(10公尺)
3、堆高机与堆高机(固定警报器)间的模拟视频（2公尺）	4、堆高机室内定位系统现场应用视频
5、长重型工程车 DEMO-1	6、长重型工程车 DEMO-2
7、长重型工程车 DEMO-3	8、亮相在职安大会上的公司产品
9、堆高机与投影仪联动警告DEMO

系统架构

➤方案A：

适用场景：堆高机靠近转角或T字路口，转角处设立声光警报器提醒因视线遮蔽的人员与堆高机注意。
方案设备：固定声光警报器、堆高机警示TAG或叉车声光警报器。
方案简述：固定声光警报器与堆高机在接近设定的距离(内定值为10公尺)时其动作为：
   1.固定声光警报器(UTAG-SL90 V2，标配)与堆高机声光警报器(UTAG-SL90F V2，标配)都有声光警报警示。
   2.堆高机与堆高机互相接近时，则互相有LED及声光警报器警示。
   3.当堆高机远去，超过设定的距离后则固定声光警报器与堆高机的警示自动OFF。
   *.堆高机与固定警报器接近距离可以为1~100公尺(可由USER设定)，出厂设定值为5公尺。

动画DEMO：

➤方案B：
适用场景：堆高机与配戴TAG的人员及其他堆高机互相接近时，彼此有警示提醒告知。
方案设备：人员警示TAG、堆高机警示TAG或堆高机声光警报器。
方案简述：人员警示TAG与堆高机在接近设定的距离(内定值为10公尺)时其动作为:

   1.人员配戴的卡片型警示TAG(UTAG-9056)或手环型警示TAG (UTAG-H04)或安全帽型警示TAG(UTAG-5136)或安全帽型警示TAG(UTAG-7351)皆会蜂鸣器及震动马达提醒警示。
   2.堆高机声光警报器(UTAG-SL90F V2，标配)则驱动声光警报器警示；若为堆高机警示TAG (UTAG-7045F，选配)会有LED闪烁警示。
   3.堆高机与堆高机互相接近时，则互相有LED或声光警报器警示。
   4.当堆高机远去，超过设定的距离后则人员警示TAG与堆高机的警示自动OFF。
   *.堆高机与警示TAG接近距离可以为1~100公尺(可由USER设定)，出厂设定值为5公尺。

动画DEMO：

➤方案C：

适用场景：堆高机与配戴TAG的人员及其他堆高机及转角处(T字路口)的声光警报器接近时，有警示提醒告知。
方案设备：人员警示TAG、固定声光警报器、堆高机声光警报器或叉车警示TAG。
方案简述：综合上述方案A和B，若一个场域有上述的方案设备：

固定声光警报器与叉车接近时有相互的反应，如方案A。
人员警示TAG与叉车接近时有相互的反应，如方案B。
人员警示TAG与固定声光警报器无相互的反应。

动画DEMO：

➤方案D：
适用场景：堆高机与配戴TAG的人员及其他堆高机及转角处的声光警报器接近时的讯息纪录，方便日后分析追踪。
方案设备：人员警示TAG、固定声光警报器、堆高机声光警报器、基站资料收集器。
方案简述：堆高机防撞的功能之外，另可以藉由堆高机与人员与固定声光警报器接近的纪录及时间，分析出堆高机的动向及相互之间接近纪录，由此纪录可以了解堆高机的出勤及接近存在的危险分析。

* 说明：固定声光警报器可以扩充为具有定位功能的防撞基站
资料收集器(UWB-04或UWB-02)，可以实现以下功能：

   1.透过有线或无线网路管控堆高机的经过次数，了解实际运作情形。
   2.可以具备电子点名的功能，堆高机有没有实际进行运作使用。
   3.可以扩充为室内定位功能，管理堆高机的动态定位/寻找/移动轨迹
     等功能。

应用架构：

警报器各种应用场景

堆高机(包含长型重机及工程车辆)在厂区或是工地区域的使用，我们根据不同业界客户及现场使用经验的回馈，我们整理了堆高机及重型机器防撞辅助的各种不同的应用以适用于各种行业及环境使用，进而达到更好的工安防护。

* 警报器各种应用场景的介绍：

管理系统简介

应用对象

相关产品

➤警报器系列：

固定声光警报器

编号：UTAG-SL90 V2
输入电压：8~55V

堆高机声光警报器

编号：UTAG-SL90F V2
输入电压：8~55V

行动声光警报器

编号：UTAG-SL90F-M V2
输入电压：DC12V

堆高机声光警报器+Relay

编号：UTAG-SL90F-R V2
输入电压：8~55V

堆高机声光警报器+PA

编号：UTAG-SL90F-PA V2
输入电压：8~55V

物联声光警报器

编号：UTAG-SL90F-NB V2
输入电压：DC8~55V

堆高机警示TAG

编号：UTAG-7045F
输入电压：DC8~55V

防爆声光警报器

编号：UTAG-SL90-EX
输入电压：8~55V

➤防撞基站资料收集器：

防撞基站资料收集器
编号：UWB-04
输入电压：AC110~220V

防撞基站资料收集器

编号：UWB-02
输入电压：DC5V/12V

➤人员警示TAG：

卡片型警示TAG

编号：UTAG-9056
电池容量：400mAh

手环型警示TAG

编号：UTAG-H04
电池容量：500mAh

安全帽型警示TAG

编号：UTAG-5136
电池容量：500mAh

安全帽型警示TAG

编号：UTAG-7351
电池容量：500mAh

手环型警示TAG

编号：UTAG-H05
电池容量：800mAh

系统型号组成

一般防撞使用:

方案A: 用于堆高机与固定警报器接近时的防撞警报。

方案B: 用于堆高机与人员接近时的防撞警报。

方案C: 综合方案A和B，用于堆高机与人、固定警报器的接近防撞警报。

进阶防撞系统使用:

方案D: 用于由堆高机与人员与固定声光警报器接近的纪录及时间，分析出堆高机的动向及相互之间接近纪录，由此纪录可以了解堆高机的出勤及相互接近，是否有危险
存在的分析。

   方案E: 用于由堆高机与人员与其他堆高机与固定声光警报器接近的纪录及时间，分析出堆高机的动向及相互之间接近纪录，配合堆高机使用管理软体(FAS-FCAMS)由此
               软体可以了解工作的堆高机、人员数量及查询车辆、人员的接近纪录及分析场地的热点区域及危险区域，另外也能考核驾驶员安全意识及工作效率并能有分析报告
               用文档形成检查表。

   方案F : 可用于堆高机的防撞及堆高机和人员的室内定位，加上了室内精准定位的软体，可以了解堆高机及人员的动态位置和行动轨迹到设定电子围篱及等等的功能，进
                而也可以了解工厂的堆高机工作路线及人员出入的优化，能做最好的掌握及分析。
                精准定位软体，标准为提供(Windows系统环境运行的标准版UWB定位软体，需要由客户自行开发应用程式软体)，选配版本则有堆高机定位系统网页版，可以与
                我们公司连络订制室内定位的功能。

开发套件

名称	方案A	方案B	方案C	方案D	方案E	方案F
固定声光警报器(UTAG-SL90 V2)	× 1		× 2	× 1	× 1	× 1
堆高机声光警报器(UTAG-SL90F V2)	× 2	× 1	× 2
堆高机声光警报器+RTC(UTAG-SL90F-RTC V2)				× 2	× 2	× 2
卡片型人员警示TAG(UTAG-9056)		× 2	× 2	× 2	× 2	× 1
手环型人员警示TAG(UTAG-H04)		× 1	(选配)
手环型人员警示TAG(UTAG-H05)		(选配)	(选配)
安全帽型人员警示TAG(UTAG-5136)		× 1	× 2
安全帽型人员警示TAG(UTAG-7351)		(选配)	(选配)
UWB-USB Dongle精准定位模组 (设定警报器及警示TAG的各种参数)	× 1	× 1	× 1	× 1	× 1	× 1
行动堆高机声光警报器(UTAG-SL90F-M V2)	(选配)	(选配)	(选配)	(选配)	(选配)	(选配)
物联声光警报器(UTAG-SL90F-NB V2)	(选配)	(选配)	(选配)	(选配)
声光警报器+Relay模组+投影仪 (UTAG-SL90-R-P V2)					(选配)
声光警报器+Relay模组+语音播放器 (UTAG-SL90-R-V V2)	(选配)	(选配)	(选配)	(选配)	(选配)
固定声光警报器+雷达感测模组 (UTAG-SL90-H V2)	(选配)	(选配)	(选配)	(选配)	(选配)
雷达声光警报器+Relay模组+语音播放器 (SL90-H-R-V V2)	(选配)	(选配)	(选配)	(选配)	(选配)
防爆型精准声光警报器 (UTAG-SL90-EX)	(选配)	(选配)	(选配)	(选配)	(选配)	(选配)
太阳能智慧声光警报器(UWB-IPS-2) (15W-12V+UTAG-SL90F-R-PA V2+W120)
太阳能声光警报器(UWB-IPS-1) (15W-12V+UTAG-SL90F-R-PA V2)
堆高机警示TAG(UTAG-7045F)	(选配)	(选配)	(选配)
堆高机警示TAG(UTAG-7045F-Y)
防撞基站资料收集器基站(UWB-02)				(选配)	(选配)	(选配)
防水基站资料收集器(防水型，UWB-04)				× 2	× 2	× 6
防水电源（5K/10K/20K/30K/50K）
声光警报器与警示TAG设定软体	× 1	× 1	× 1	× 1
堆高机接近的资料上传监控软体				× 1	× 1
堆高机管理软体（FAS-FCAMS）					× 1	(选配)
堆高机定位软体SDK(Windows系统环境运行的标准版UWB定位软体) UWB-IPS-F						× 1
堆高机定位系统网页版 -- 套装版本	(选配)	(选配)	(选配)	(选配)	(选配)	(选配)

系统的组成模组介绍

1.固定声光警报器（标配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 壁挂式
5．输入电压 : DC 12V(内含DC12V 2A 变压器)
6．尺寸重量 : 长157×宽117×高143 mm / 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90 V2 / UTAG-SL90-PA V2
10．功能描述 : 安装在堆高机行走路径的T字路口转角处，当堆高机靠近时能自动有声光警示发报，提醒周遭的人注意。

2.堆高机声光警报器（标配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸) / 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90F V2 / UTAG-SL90F-PA V2
10．功能描述 : 安装在堆高机上，在接近到T字路的固定声光警报器或是人员TAG或其他堆高机时，能有声光警示提醒驾驶人注意。

3.防爆型声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长149 ×宽149 ×高216 mm(内部尺寸) / 2.4kg(不含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : Ex d IIB T6 Gb X，防爆防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90-EX / UTAG-SL90-EX-PA
10．功能描述 : 安装在堆高机上，在接近到T字路的固定声光警报器或是人员TAG或其他堆高机时，能有声光警示提醒驾驶人注意。

4.堆高机声光警报器+Relay 模组（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸)/ 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．扩充功能 : 外加继电器模组，可控制堆高机的电源开关或是外接其他如投射灯等应用

10．产品编号 : UTAG-SL90F-R V2
(提供Relay 常闭.常开.Com 接线，来控制外接设备的AC或是DC电压输入(AC限制在10A/250VAC，DC限制在10A/30VDC以内)。
11．功能描述 : 安装在堆高机或机器上，在接近到设定的装置或TAG时，能有声光警示提醒，并能由继电器Relay模组的常闭接线来断开电源的输入，如行进中的堆高机或是天车太接近时，可以自动断电避免双方接近碰撞。当设定的TAG或是堆高机接近设备时，设备由继电器Relay模组的常开接线通过AC或DC电源的输入，来推动负载设备如投影仪或其他设备启动。
12. SL90F-R Data下载： Click Here

5.行动声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 磁吸式 / 外挂式
5．输入电压 : DC +12V，充电LED指示，充电红色，充满蓝色
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸)/ 460g
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．电池容量 : 锂电池 1800mAh/ 8个小时(一般状态，预估时间，标配)，4000mAh/24个小时(一般状态，预估时间，选配)，也可以外加12V防水电池(选配)
10．产品编号 : UTAG-SL90F-M V2 / UTAG-SL90F-M-PA V2

11．功能描述 : 安装在外车辆或是临时需要使用的车辆，此设备与UTAG-SL90F同功能，此设备有内含锂电池，当外来车辆需进到厂区，可以用行动声光警报器以备临时使用，以配合厂区的防撞系统。
12. 电池说明 : 为了让使用者可以知道目前的行动式警报器的电池容量，可以用下述操作方式得知，打开警报器的开关，我们以声音告知目前电池的容量。
开机时蜂鸣器响四声代表有81%以上的电量。
开机时蜂鸣器响三声代表有61%~80%以上的电量。
开机时蜂鸣器响二声代表有41%~60%的电量。
开机时蜂鸣器响一声代表有21%~40%的电量。
开机时蜂鸣器响一长声代表低于20%的电量。或是在工作时，若是电量低于20%会有一长声提示客户电量低于20%。
4000mA的电池充满电后，在侦测到其他TAG一直靠近，在警报器闪烁的工作情况下，最少有10小时的电池电力；在一般状态下，有TAG靠近才闪烁的情况下，最佳情况下有5天的的电池电力工作。
1800mA的电池充满电后，在侦测到其他TAG一直靠近，在警报器闪烁的工作情况下，最少有 4小时的电池电力；在一般状态下，有TAG靠近才闪烁的情况下，最佳情况下有2.5天的的电池电力工作。

6.物联声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V-55V (宽电压，配合车上电源)
6．尺寸重量 : 长157 ×宽117 ×高143 mm(内部尺寸)/ 460g
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
10．产品编号 : UTAG-SL90F-NB V2
11．功能描述 : 物联声光警报器整合了UWB及GPS模组及NB-IOT模组，可以将防撞的各种接近纪录收集并由NB-IOT传送至云端，以方便能够及时掌握，
     以下为其包刮的项目：
      - 手机端的配合应用程序
      - 地图上的重机位置
      - 重机与TAG的接近纪录讯息
      - 重机移动的警戒区通知，如不正常的移动。

7.固定声光警报器 + 雷达感测模组（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长157×宽117×高143 mm(内部尺寸) / 460g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UTAG-SL90-H V2(内含高感度雷达人体模组，可侦测人员接近)
10．功能描述 : 安装在T字路的固定声光警报器当人员或其他堆高机接近时，能有声光警示提醒驾驶人注意。

8.雷达声光警报器+Relay+语音播放器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 外挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长95 ×宽90 ×高165 mm(内部尺寸) / 450g(含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : SL90-H-R-V
10．功能描述 : 安装在T字路的固定声光警报器当人员或其他堆高机接近时，能有声光警示提醒驾驶人注意。

9.太阳能智慧声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 支架固定式
5．输入电压 : 太阳能供电系统DC12V
6．尺寸重量 : 太阳能板+蓄电池+智慧声光主机+防水声光警报器 / 6000g (含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UWB-IPS-2(内含高感度雷达人体模组，可侦测人员接近)
10．功能描述 : 安装在T字路的固定声光警报器当人员或其他堆高机接近时，能有声光警示提醒驾驶人注意。

10.太阳能声光警报器（选配）

1．通讯距离 : 可视距离最大为100米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 支架固定式
5．输入电压 : 太阳能供电系统DC12V
6．尺寸重量 : 太阳能板+蓄电池+智慧声光主机 / 5000g (含支架，线材)
7．报警方式 : 喇叭高音及LED旋转报警
8．防护等级 : IP55，防尘防泼水，可适合恶劣环境
9．产品编号 : UWB-IPS-1(内含高感度雷达人体模组，可侦测人员接近)
10．功能描述 : 安装在T字路的固定声光警报器当人员或其他堆高机接近时，能有声光警示提醒驾驶人注意。

11.卡片型人员警示TAG（标配）

1．通讯规范 : 802.15.4a UWB
2．通讯频段 : 3.25GHz~6.75GHz
3．传输距离 : 最大可视距离 50 米
4．参数设定 : 发送接收距离 1~50米，可设定
5．LED 显示 : 显示电源开关.通讯状况.电力容量状况及自订义
6．报警方式 : 蜂鸣器发出声响及马达震动(标配)
7．电池容量 : 锂电池 400mAh/3个月以上(智慧电源管理)
8．尺寸重量 : 90×56×5.6(mm) /51g
9．产品编号 : UTAG-9056 / UTAG-9156PA

12.安全帽型人员警示TAG（选配）

1．通讯规范 : 802.15.4a UWB
2．通讯频段 : 3.25GHz~6.75GHz
3．传输距离 : 最大可视距离 50米(建议以30米为最佳的传送距离)
4．参数设定 : 发送接收距离１~ 50米秒，可设定
5．按键类型及充电电压 : 规划为电源开关 ; DC +5V输入
6．报警方式 : 蜂鸣器发出声响及马达震动(标配)
7．扩充功能 : 内含Gsensor 震动变化，可自动休眠及唤醒，蜂鸣器
8．电池容量 : 锂电池 500mAh/4个月以上 (智慧电源管理)
9．尺寸重量 : 主体73×51×15(mm)
10．产品编号 : UTAG-7351

13.安全帽型人员警示TAG（选配）

1．通讯规范 : 802.15.4a UWB
2．通讯频段 : 3.25GHz~6.75GHz
3．传输距离 : 最大可视距离 50米(建议以30米为最佳的传送距离)
4．参数设定 : 发送接收距离１~ 50米秒，可设定
5．按键类型及充电电压 : 规划为电源开关 ; DC +5V输入
6．报警方式 : 蜂鸣器发出声响及马达震动(标配)
7．扩充功能 : 内含Gsensor 震动变化，可自动休眠及唤醒，蜂鸣器
8．电池容量 : 锂电池 500mAh/4个月以上 (智慧电源管理)
9．尺寸重量 : 主体51×36×15(mm)/ 29g
10．产品编号 : UTAG-5136 / UTAG-5136PA

14.UWB-USB Dongle（标配）

1．通讯规范及频段 : 802.15.4a UWB / 3.25GHz~6.75GHz
2．传输距离 : 最大可视距离 50米(建议以20米为最佳的传送距离)
3．设备功能 : 内含FT32晶片，可以PC（Windows）和Android手机上使用
4．通讯介面 : USB TO RS232
5．电源供给 : Standard USB DC +5V
6．功率消耗 : Transmitting mode < 50mA；Receiving mode < 50mA；standby mode < 50mA
7．外观尺寸 : 67.5×24.6×12.0(mm)/ 15g
8．功能 : 设定警报器及警示TAG的参数
9．产品编号 : UWB-USB-01

15.手环型人员警示TAG（选配）

1．通讯规范 : 802.15.4a UWB
2．通讯频段 : 3.25GHz~6.75GHz
3．传输距离 : 最大可视距离 50米(建议以30米为最佳的传送距离)
4．参数设定 : 发送接收距离１~ 50米秒，可设定
5．按键类型及充电电压 : 规划为电源开关 ; DC +5V输入
6．报警方式 : 蜂鸣器发出声响及马达震动(标配)
7．扩充功能 : 内含Gsensor 震动变化，可自动休眠及唤醒，蜂鸣器
8．电池容量 : 锂电池 500mAh/4个月以上 (智慧电源管理)
9．尺寸及重量：主体55×40×18(mm)/ 54g
10．产品编号 : UTAG-H04

16.手环型人员警示TAG（选配）

1.通讯规范及频段：802.15.4a UWB 3.25GHz~6.75GHz
2.传输距离 : 最大可视距离 50米(建议以30米为最佳的传送距离)
3.特殊功能 : 手环具有防水的功能，可扩充心率检测功能(选配)
4.按键类型及充电电压 : 规划为电源开关；DC +5V输入
5.LED灯号显示 : 显示电源开关.通讯状况
6.设备功能 : 内含Gsensor(标配)
7.电池容量及寿命 : 锂电池800mAh/ 8个月以上(UWB SmartIPS 人体定位，2秒发送一次)
8.外观尺寸及重量 : 41×35×14(mm)/ 185g
9.防水等级 : IP65
10.产品编号 : UTAG-H05
11.应用场合 : 人员定位 / 定位报警

17.堆高机警示TAG（LED型）（选配）

1．通讯距离 : 可视距离最大为70米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 壁挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长70×宽70×高45.5(mm) / 225g(含支架，线材)
7．报警方式 : 蜂鸣器及LED闪烁
8．防护等级 : 可简易防尘防泼水
9．产品编号 : UTAG-7045F
10．功能描述 : 安装在堆高机上，在接近到T字路的固定声光警报器或是人员TAG或其他堆高机时，能有声光警示提醒驾驶人注意

18.堆高机警示TAG（LED型）（选配）

1．通讯距离 : 可视距离最大为70米
2．通讯规范 : 802.15.4a UWB
3．通讯频段 : 3.25GHz~6.75GHz
4．安装方式 : 壁挂式
5．输入电压 : DC +8V~55V(宽电压，配合车上电源)
6．尺寸重量 : 长70×宽70×高45.5(mm) / 225g(含支架，线材)
7．报警方式 : 蜂鸣器及LED闪烁
8．防护等级 : 可简易防尘防泼水
9．产品编号 : UTAG-7045F
10．功能描述 : 安装在堆高机上，做堆高机的室内定位使用的TAG装置

19.防撞基站资料收集器（标配）

1．通讯距离: 可视距离最大为100米
2．通讯规范: 802.15.4a UWB / 3.25GHz~6.75GHz
3．通讯介面: UWB/RJ45/WIFI/RS232(TTL)
4．安装方式: 外挂式
5．输入电压: DC+5V
6．尺寸大小: 长147 ×宽86 ×高41 mm(外尺寸)/380g
7．防护等级: 简易防水防尘
8．产品编号 : UWB-02 / UWB-02-PA
9．功能描述:
*.透过基站了解堆高机的工作状况，如堆高机与TAG或堆高机或其他装置的接近次数与距离，可以做资料数据的累积分析。
*.可扩充室内定位功能，管理堆高机的动态定位，寻找，移动轨迹，电子点名，电子围篱等功能。

20.防水基站资料收集器（选配）

1．通讯距离: 可视距离最大为100米
2．通讯规范: 802.15.4a UWB / 3.25GHz~6.75GHz
3．通讯介面: UWB/RJ45/WIFI
4．安装方式: 外挂式
5．输入电压: AC 110~220V
6．尺寸大小: 长154 ×宽137 ×高98mm (外尺寸)
            长128×宽94×高80 mm(内部尺寸)/1000g
7．防护等级: IP66(Certificate Number: ZKT-2018071268C 可提供防水证书)
8．产品编号 : UWB-04 / UWB-04PA
9．功能描述:
   *.透过基站了解堆高机的工作状况，如堆高机与TAG或堆高机或其他装置的接近次数与距离，可以做资料数据的累积分析。
   *.可扩充室内定位功能，管理堆高机的动态定位，寻找，移动轨迹，电子点名，电子围篱等功能。

其他的模组规格请点击下图链接：

方案A：基本配件

固定声光警报器
含12V 1A电源/固定支架
UTAG-SL90 V2

DC头防水延长线(2米)

堆高机声光警报器
含固定支架
UTAG-SL90F V2

DC头防水延长线(2米)

UWB USB Dongle
UWB-USB-01

方案B：基本配件

堆高机声光警报器
含固定支架
UTAG-SL90F V2

DC头防水延长线(2米)

安全帽型人员警示TAG
UTAG-5136

卡片型人员警示TAG
UTAG-9056

手环型人员警示TAG
UTAG-H04

UWB USB Dongle
UWB-USB-01

方案C：基本配件

固定声光警报器
含12V 1A电源/固定支架
UTAG-SL90 V2

DC头防水延长线(2米)

堆高机声光警报器
含固定支架
UTAG-SL90F V2

DC头防水延长线(2米)

安全帽型人员警示TAG
UTAG-5136

卡片型人员警示TAG
UTAG-9056

UWB USB Dongle
UWB-USB-01

选购配件

一分二车充头

关于我们	服务支持	方案设计	产品中心		咨询服务
公司简介公司新闻成功案例销售代理联系我们	服务流程规格询价技术论坛常见问题下载中心	方案开发定制方案	产品展示专业图书产品导览		电话： 086-0755-86229710 在线QQ：
