ARM Cortex A9 NDMA-4412SCP核心板
首页 > 产品展示 > ARM嵌入式应用 > 核心板 > ARM 核心板 > ARM Cortex A9 NDMA-4412SCP核心板

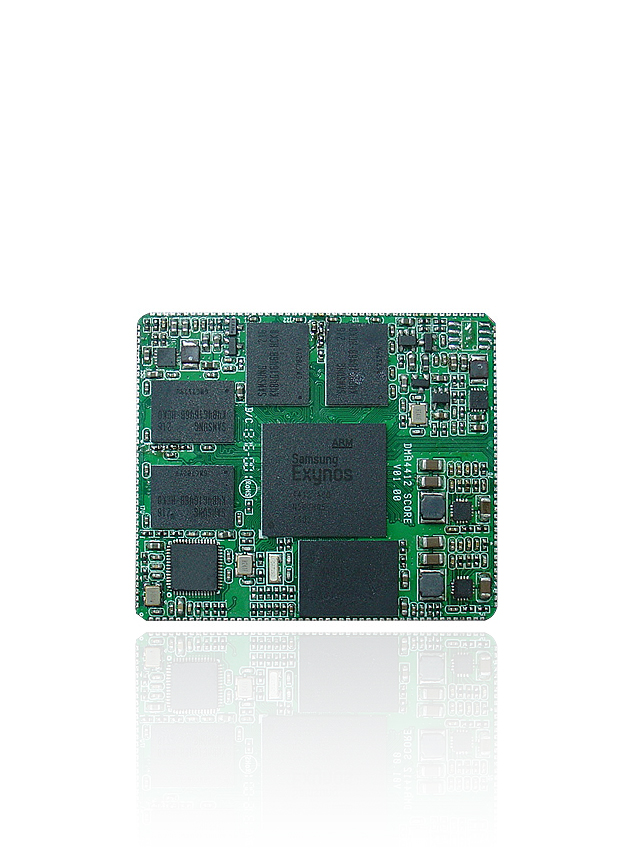

ARM Cortex A9 NDMA-4412SCP核心板
编号:NDMA-4412SCP



  • 产品简介
  • 规格参数
  • 模组配件
  • 其它说明

      简介与特色


      NDMA-4412SCP 核心板是内含嵌入式系统的模组(System on Module,SOM),该模组小巧且包含了针对产品设计的硬件及软件解决方案,因此在您开发嵌入式产品期间可以大幅降低风险及减少控制成本,这样可以加速产品上市。 NDMA-4412S是基于ARM CORTEX-A9 核心的Samsung Exynos 4412-SCP处理器而设计的,该模组主要提供了针对无线通讯、个人导航、摄像、移动游戏、移动音乐和视频的播放、移动电视、PDA功能、医疗器械等功能产品的应用。借由功能完整的电路扩充,很方便的设计底板与模组结合,让您以最低的成本及最快速的时间设计各种不同功能的产品;只需更换核心模组的功能应用底板及更改核心模组软件功能,省去了最主要的更换CPU核心主板部分,就能轻易简单的更换系统及软、硬件接口功能。

          借由系统核心模组扩充的DMA-4412 — Development Kit开发平台及平台开发软件BSP包的运用,工程师们可以先在此硬件平台上设计相关的应用软件并得到验证,最后该应用软件可以直接使用在最终的产品上,以加速产品的上市。

          NDMA-4412S模组共有184 pin,间距为1.1mm,可以直接焊接接到本公司提供的底板上,用户也可以根据自己的需要把该模组上要用到的功能模组拉出到自己设计的底板上,这样对于不同的用户灵活性很大,特别是做产品的用户,只需根据具体产品功能做相应的裁减功能就行了。

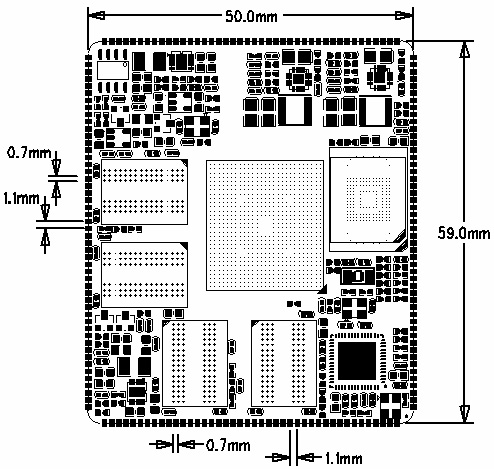

      核心板尺寸图





      PIN脚定义:点选连结查看






      核心板特性



      ■ Samsung Exynos 4412芯片,基于ARMCortex-A9核心,ARMv7指令集
      ■ Samsung Exynos 4412为四核处理器
      ■ Exynos 4412主频提升至1.2GHz,128/64位元内部总线架构
      ■ 32/32KB的资料/指令一级缓存,1024KB的二级缓存
      ■ 可以实现2000DMIPS(每秒2亿指令集)的高性能运算能力
      ■ Exynos 4412采用32nm低功耗制程,运算能力和功耗方面分别比45nm的工艺Exynos 4210提升25%和降低40%左右
      ■ 内置高性能ARM Mali-400 MP 3D图形引擎和2D图形引擎
      ■ 支持DX9、SM3.0、OpenGL2.0等PC级别显示技术
      ■ 多媒体编解码核心(MFC)
      ■ 内置LCD Controller
           □ 最大可达2048 x 2048 x 24 bit color
      ■ HDMI 接口
           □ 支持HDMI 1.4a,480p,576p,720p,1080i,1080p高清输出
      ■ I2S/AC97/PCM audio codec 接口
      ■ CMOS Sensor 摄像头接口
      ■ USB
           □ 1个高速 USB 2.0 OTG (On-the-Go) 接口
           □ 2个高速 SHIC 接口
      ■ GPIO (general purpose I/O)信号
      ■ ADC 转换器
           □ 4 通道 12Bit 精度 ADC
      ■ MIPI接口
      ■ SD / HSMMC接口
      ■ Serial
           □ 4个 UART
           □ 5个 I2C
           □ 2个 SPI
      ■ 键盘接口





      产品性能参数



      环境参数:

      产品外形尺寸: 50mm(长)*59mm(宽)*4mm(厚)
      工作温度范围: -20℃ 到 +85℃
      存储温度范围: -40℃ 到 +100℃
      工作湿度范围: 45% 到 80%RH
      存储湿度范围: 30% 到 90%RH

      系统参数:

      主频: 1.2GHZ
      主芯片型号: Samsung Exynos 4412-SCP,ARM CORTEX-A9
      内存: 1GB DDR3 SDRAM,可扩充至2GB DDR3 SDRAM
      iNAND存储:标准配置为 4G, 可支持4G /
      8G/16G /32Gbyte大小的存储
      操作系统: Android4.X
