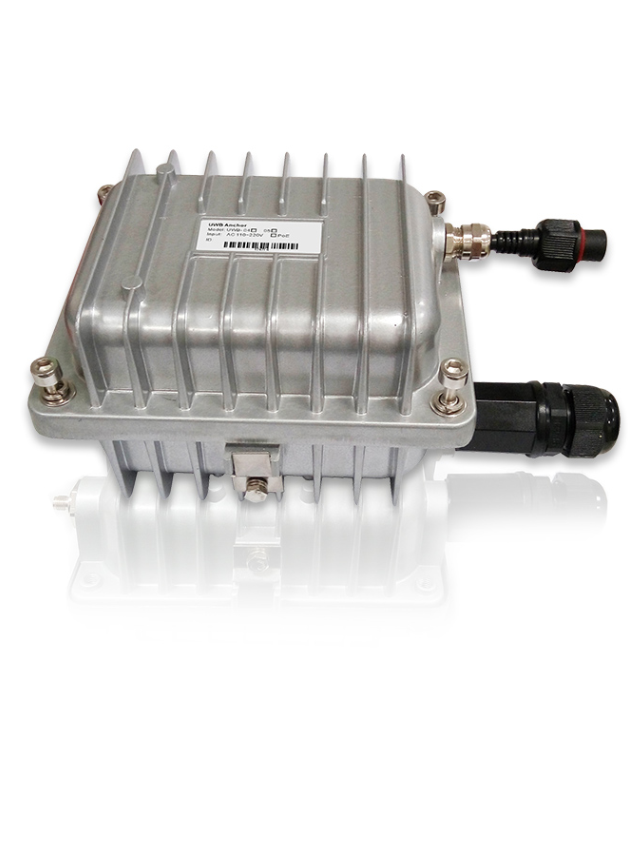

UWB 防水型定位基站，是为结合定位标签与定位系统的桥梁，将此高精度的定位系统配合有线及无线网路传给伺服器。
精准室内定位基站，我们内含有线的网络和无线的2.4G WiFi 以配合不同场域的应用。
♦ 一般版本编号为UWB-04，信号增强版本为UWB-04PA；DW3210芯片版本为UWB-04-D3
UWB
1.通讯规范及频段：802.15.4a UWB 3.25GHz~6.75GHz；WiFi 2.412~2.484GHz
2.传输距离 : 最大可视距离100米(建议以30~50米)
3.通讯方式 : UWB/RJ45/WiFi
4.功能扩展 : 可扩充功率放大器(PA)(选配)
5.天线角度 : 360度
6.安装方式 : 壁挂式
7.输入电压 : AC 110~220V/ PoE 供电
8.外观尺寸及重量 : 长128×宽94×高80 mm(内部尺寸)/1000g，长154×宽137×高98 mm(外部尺寸)
9.防水等级 : IP66(Certificate Number: ZKT-2018071268C 可提供防水证书)
10.产品编号 : UWB-04 / UWB-04PA；UWB-04-D3((DW3210芯片版本)
RJ45
♦ 工作模式 : AP 模式/Station 模式
♦ 网络协议 : PPPoE/DHCP 客户端/DHCP 服务器
♦ 安全策略 : 支持64/128位WEB加密，WPA-PSK加密，WPA2-PSK加密
♦ 配置管理 : Web用户管理接口(远程管理/本地管理)，支持SNMP，支持TFTP/HTTP软件升级
WiFi
♦ 启动只需1秒
♦ 串口命令：AT+指令集
♦ 接口类型：UART/SPI/GPIO
♦ 通讯速率：1200~460800 bps
♦ 支持SmartConfig一键配置功能
♦ 支持多达4种配置方式，配置更简单
♦ 多达8个GPIO供用户自己选择控制
♦ 3种功耗模式供用户选择
♦ 支持IPV4及IPV6
♦ 支持IEEE802.11b/g 无线标准
♦ 支持串口透明传输，串口速率可达到44KB
♦ 支持SPI固件升级，SPI速率在1到24M
♦ 网路类型:Infra/Adhoc/AP
♦ 支持多种网路协议：TCP/UDP/ICMP/DHCP/DNS/HTTP
♦ 支持大多数WiFi加密协议，适用于路由器，支持Iphone、Android手机连接
Description:
| Item | Description | Remarks |
| Standard | IEEE802.15.4-2011 | |
| Frequency band | 3.5GHz-6.5GHz
Channel 1: 3.25GHz-3.75GHz
Channel 2: 3.75GHz-4.25GHz
Channel 3: 4.25GHz-4.75GH
Channel 5: 6.25GHz-6.75GHz | Default use 4GHz
channel2: (3.75GHz-4.25GHz） |
| Channel frequency width | 500MHz | |
| Rate | 110Kbps/850Kbps/6.8Mbps | Default use 6.8Mbps |
| Output power | Max -30dBm/MHz | 0dB-30.5dB Software editable |
| Modulation mode | BPM with BPSK | |
| FDMA | 4 channels | |
| CDMA | 2 different code / channel | |
| Working Mode | Time of flight (TOF) | |
| Communication range | UP to 60M(Max) outdoor
With PA Can to 200M(Max) | |
以下之图形为UWB CH2及CH3的功率谱密度(power spectral density, PSD）图
figure 1: Tx Spectrum Channel 2
figure 2: Tx Spectrum Channel 3
