DMA-HMI-104-01人机介面
(10.4吋彩色)

■ 功能特色

HMI(Human Machine Interface) 人机介面，配合软体建立资料库，可以藉由画面监视系统状态或执行的参数设定，使监视能控制繁复的操作状态，达到简显易懂又能随时变换操作的方便性。

其功能有：

透过人机 USB 线可直接与 PLC 连线使程式除错更加容易
可同时与 PLC 温度控制器及制程控制器等装置通讯.
使用一般商用的个人电脑 USB 储存装置即能轻松传输资料给 HMI 主机
可使用其不同介面如 RJ45 网路、USB、RS232、RS485 达到更多的通讯配置

■ 规格参数

中央处理器 Marvell XScale PXA270

处理速度(MAX) 520MHz

记忆体 128 Mb SDRAM

程式储存记忆体 64Mb Nor Flash

程式储存介面 2/4/8Gb SD/SDHC/MMC卡(MAX)

VGA 640 X 480

RS232 2组

RS485 1组

USB Device 1组

USB Host 3组

Ethernet(10M/100M) 1组

RTC 450小时

Audio AC97

JTAG 1组

LCD Panel Sharp 10.4 inch Touch Panel

Touch Panel 四线电阻式

LCD Display Area 211.2mm(H) X 158.4mm(V)

LCD Pixel Format 640 X 480

Power Power Adapter 12V 2A

Pixel Pitch 0.330mm(H) X 0.330mm(V)

外观尺寸 260mm X 188mm X 43mm

重量 1.8Kg

操作环境 WinCE 5.0

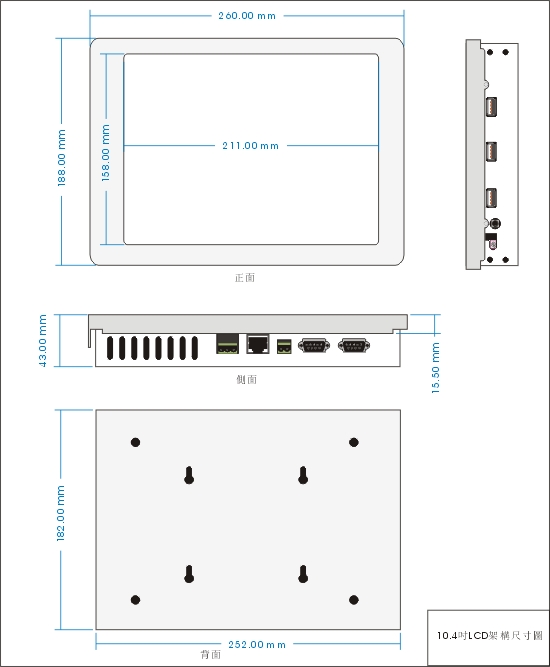

■ 外观尺寸图

■ 基本配件
