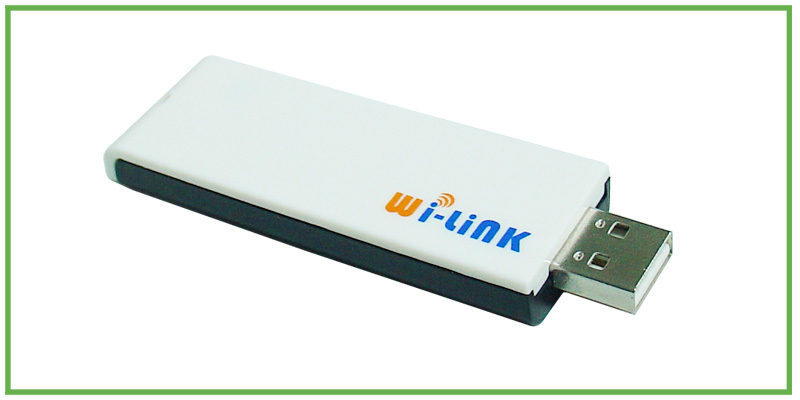

RFID/ NFC USB Dongle
射频IC卡读写器
■ 功能与特色
NFC（Near Field Communication， 近距离无线通讯），是一种无线讯号只有 8 吋范围，传输速率为212Kbps的通讯技术。它类似于 RFID (非接触式射频识别) 的短距离无线通信技术标准，与一般 RFID 最大的不同是，NFC 采用了双向的识别和连接，能够用于付费、鉴别与通信等多种功能，其也能允许向具有NFC功能的电视无线传输数字照片，或者从电脑上下载数字、音乐、文件。
另外，NFC 技术也会结合在行动电信业者行之有年的 OTA ( Over The Air，空中下载)，可预见的应用例如消费者可以直接下载个人信用卡资料到手机，只要用手机上网，输入个人ID及密码，就能启动信用卡功能，直接以手机进行刷卡动作。
Atmel 和 Melexis Microelectronic Integrated Systems 宣布合作，为 13.56MHz无线射频识别 (RFID) 读取器和近距离无线通讯 (NFC) 设备开发创新的解决方案。他们将以护照和身份确认、非接触支付、交易及对等资讯交换等应用为目标， 也是应用在业界的一实例。
随着 NFC(Near Field Communication，近距离无线通讯) 技术的日渐普及，更多产业先进利用 NFC 技术实现资讯流、金流、物流高度整合的便利环境。根据 ABI Research 预估，2011年出厂的手机将有四分之一以上内建 NFC 晶片，可应用于悠游卡储值、门卡身份辨识、便利店感应付费等交易上，未来 NFC 技术将开发更多非接触式应用，而在台湾 NFC 应用市场产业链中，各家电信业者、银行金融业者、通路商与手机厂商，已在全球展开数十项 NFC 技术的试验计划。
■ NFC 读取器的特点
提供二种硬体应用模式 ：
HF reader mode (支援多种高频协定)
Card emulation mode(模拟读取卡片)
- Support Protocol（RFID Mode）：
ISO 14443A/B
ISO15693
ISO18000-3 mode1
Mifare & Felica Card UID
NFC 技术 与 Philips 的 Mifare 以及 Sony 的 FeliCa 等非接触式智慧卡技术均相容
 - Support Protocol（Card Emulation Mode）：
Emulated as ISO14443A Tag UID）
■ 规格特性
Read/write device using 13.56MHz
Short range desktop reader that supports ISO 14443A/B, ISO 15693,
ISO 18000-3, NFC
This product`s benefits: - Device that supports various ISO 14443A/B, ISO 15693, ISO 18000-3, NFC, The device can be connected to aPC or any other host system easily
- The built in boot-loader enables firmware field upgrades
Application Document Management Systems Library Management Systems Rental Systems (Video, DVD, Laundry...) Ticketing Systems Event Management Systems Express and Parcel Services Baggage Tracking Systems Supply Chain Management / Logistics Manufacturing Process Control Systems Factory Automation Inventory Control Tracking of Reusable Crates and Palettes Medical Devices Identification of Pharmaceutical Products Textiles Manufacturing Management Systems Industrial Automation Applications Data Exchange Student ID Card Management Systems VIP Membership Card Management Systems Identification
Technical Specifications: | | 操作频率 Frequency | HF 13.56MHz ± 7KHz | 界面 Interface | USB Full Speed(12Mbps) USB 支持热插拔，无需外接电源 | LED indicators | 2 LED (Green=active，Red=reading) | Operating Distance | Up to 100mm (depend on the transponder type)
距离可达3-10cm | 天线 Antenna | Integrated 内建天线 | Supply Current | 100mA (operating) | 通讯协定
Support Protocol | 支援 ISO 14443A、ISO 14443B、ISO 15693、FeLiCa、ISO 18000-3 Mode 1、ISO 18092(NFCIP-1, NFCIP-2, ISO 18092 compliant) 标准 | 处理速度 | 最快速度可达 848K bit/s(含)以上 | 资料安全 | 具备 Reader 和Tag 间加密及解密功能 | 开发工具 | 提供SDK开发工具(Option) | 作业系统 Operating System Support | Windows 2000、2003、XP、Vista
| Firmware Boot-Loader | Supported via USB Interface | 读取功能 | 具有同时读取 ISO 14443A、ISO 14443B、ISO 15693及
FeLiCa 四种(含)以上不同标准协定Tag 功能 | Option | Buzzer (WR101) | Support Tag ICs | Support ISO 14443A - Mifare @ Ultralight MF0 IC U1X (64 Byte)
Support ISO 14443B - ST SRI4K (512 Byte)
- ST SRIX4K (512 Byte)
- Atmel AT88RF020
- Atmel AT88SC3216CRF
Support ISO 15693 - NXP I-Code SLI (1024 bit)
- Tag-itTM HF-I Standard (256 bits)
- Tag-itTM HF-I Pro (256 bits)
- Tag-itTM HF-I Plus (2k bits)
- Fujitsu FerVIDTM family MB89R118 (2048 byte)
- Fujitsu FerVIDTM family MB89R119 (256 byte)
- WAVE-TEK WT101 Lyra (1024 bits)
|
|
